[3d 캐드] loft 로 도형 만들기

안녕하세요 여러분 알레입니다!





3d 캐드에서 입체 도형을 만들 수 있는 방법은 여러 가지가 있어요.

오늘은 그 중에서도 loft 명령어를 이용해 입체 도형을 만드는 방법에 대해서 알아볼 거예요.









먼저, 세 개의 도형을 그려볼게요.

모양은 원하는대로 아무렇게나 그려줍니다.









그리고 loft 명령어를 입력해줍니다.

직접 명령어를 입력해주어도 되고, extrude 버튼 아래에 화살표를 누르면 loft 명령어가 활성화되기 때문에 이 명령어를 클릭해줘도 돼요.

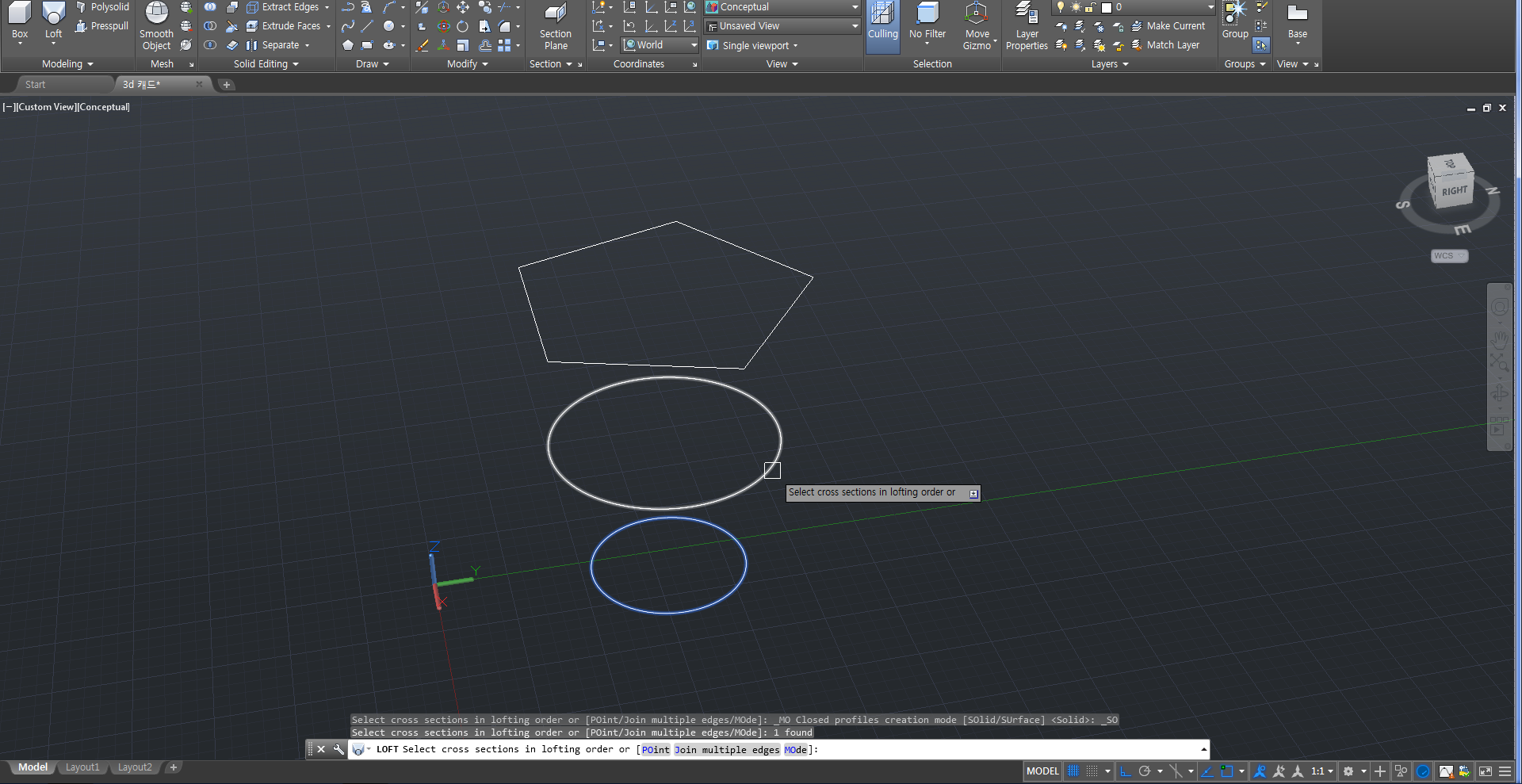

그 다음 세 도형을 차례로 클릭해줍니다.

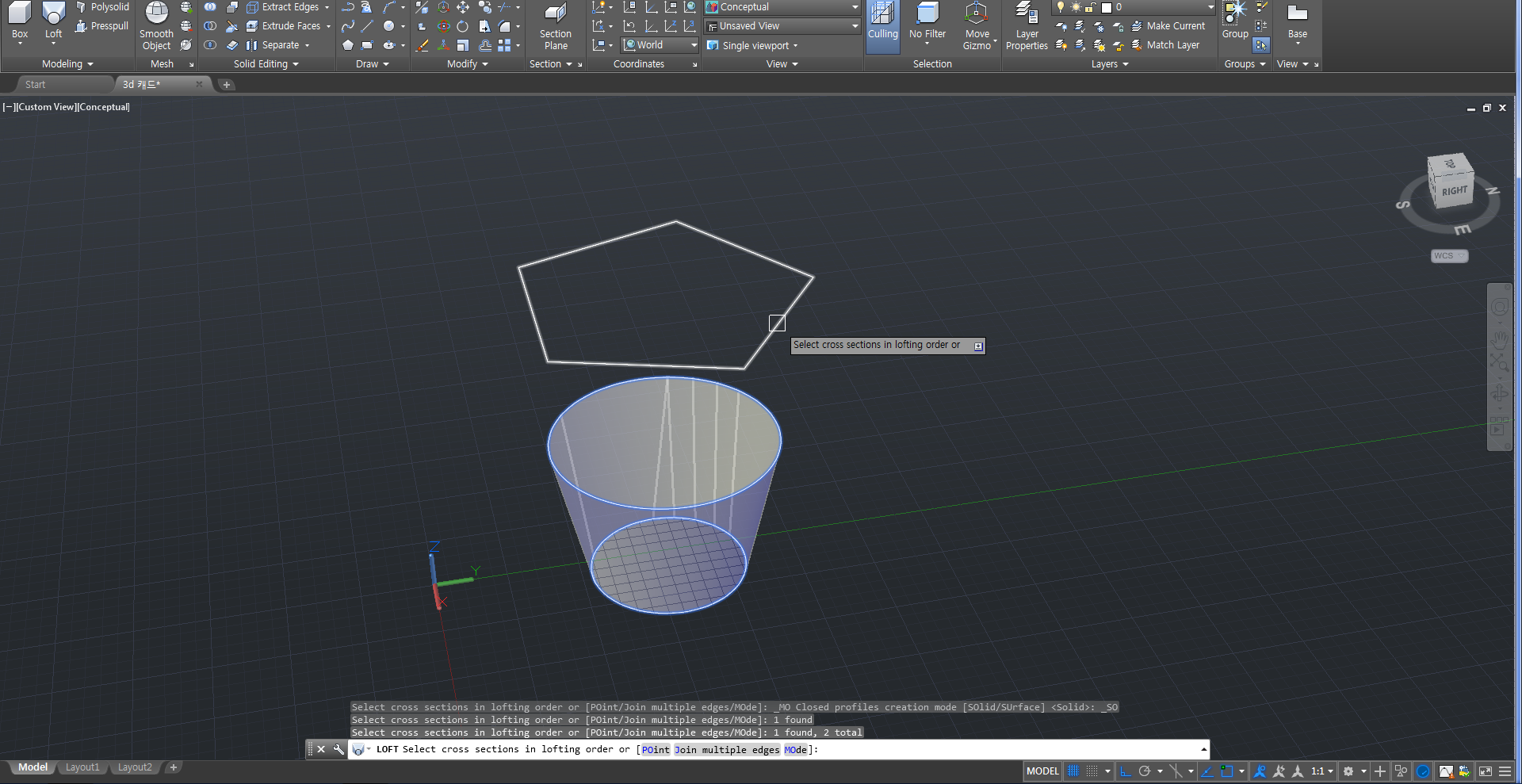

그럼 클릭한대로 연결되며 입체 도형이 만들어지는 것을 확인하실 수 있어요.

계속 엔터를 누르며 다음 단계로 넘어가면 완성!









꼭 도형 하나씩 클릭해주지 않아도 세 도형을 한 번에 선택해도 돼요.









그럼 자동으로 3개의 도형을 연결한 입체 도형이 만들어집니다.

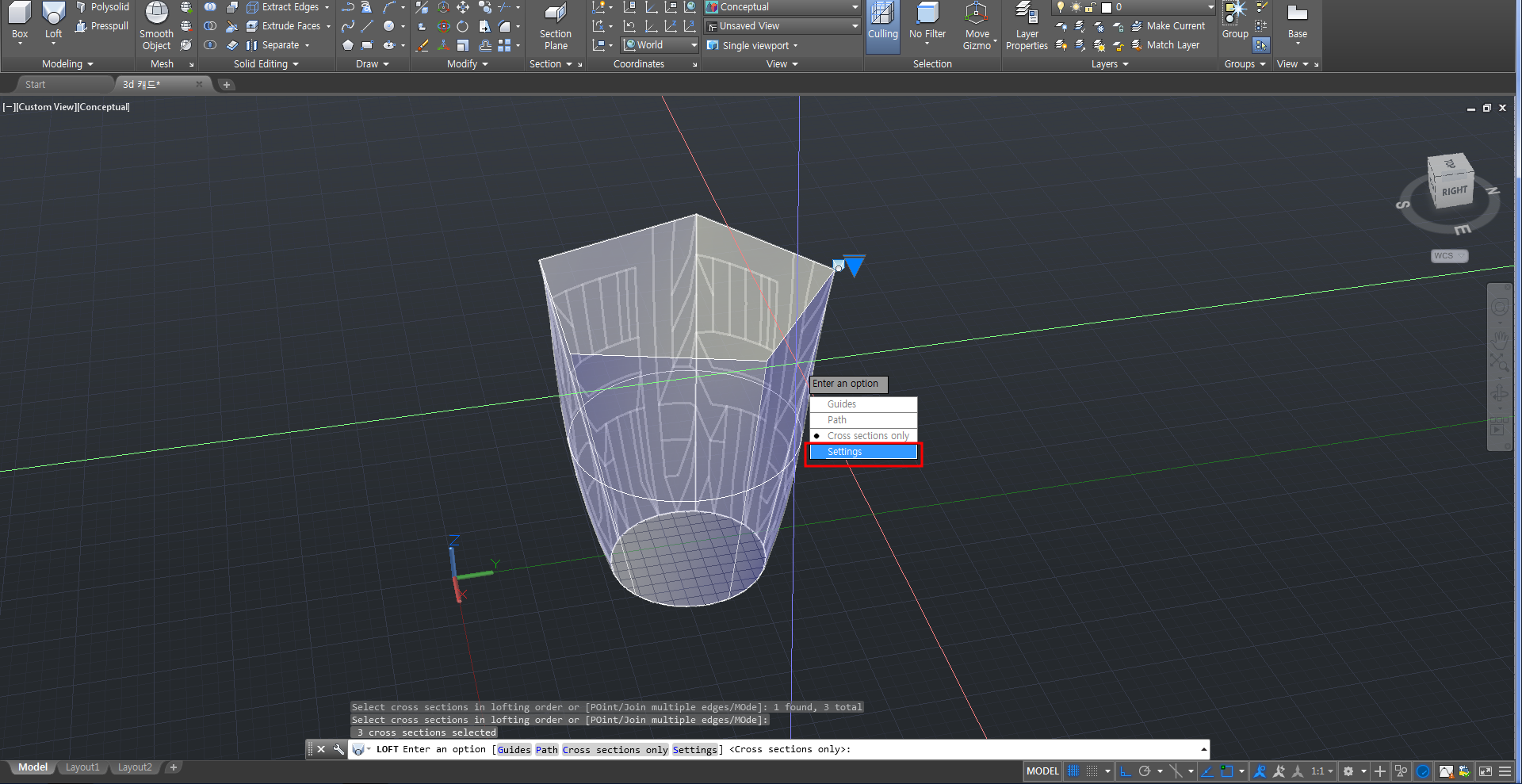

엔터를 눌러 최종 단계까지 넘어가기 직전 단계에서 settings, 설정 을 누르게 되면 다양한 목록을 수정할 수 있어요.

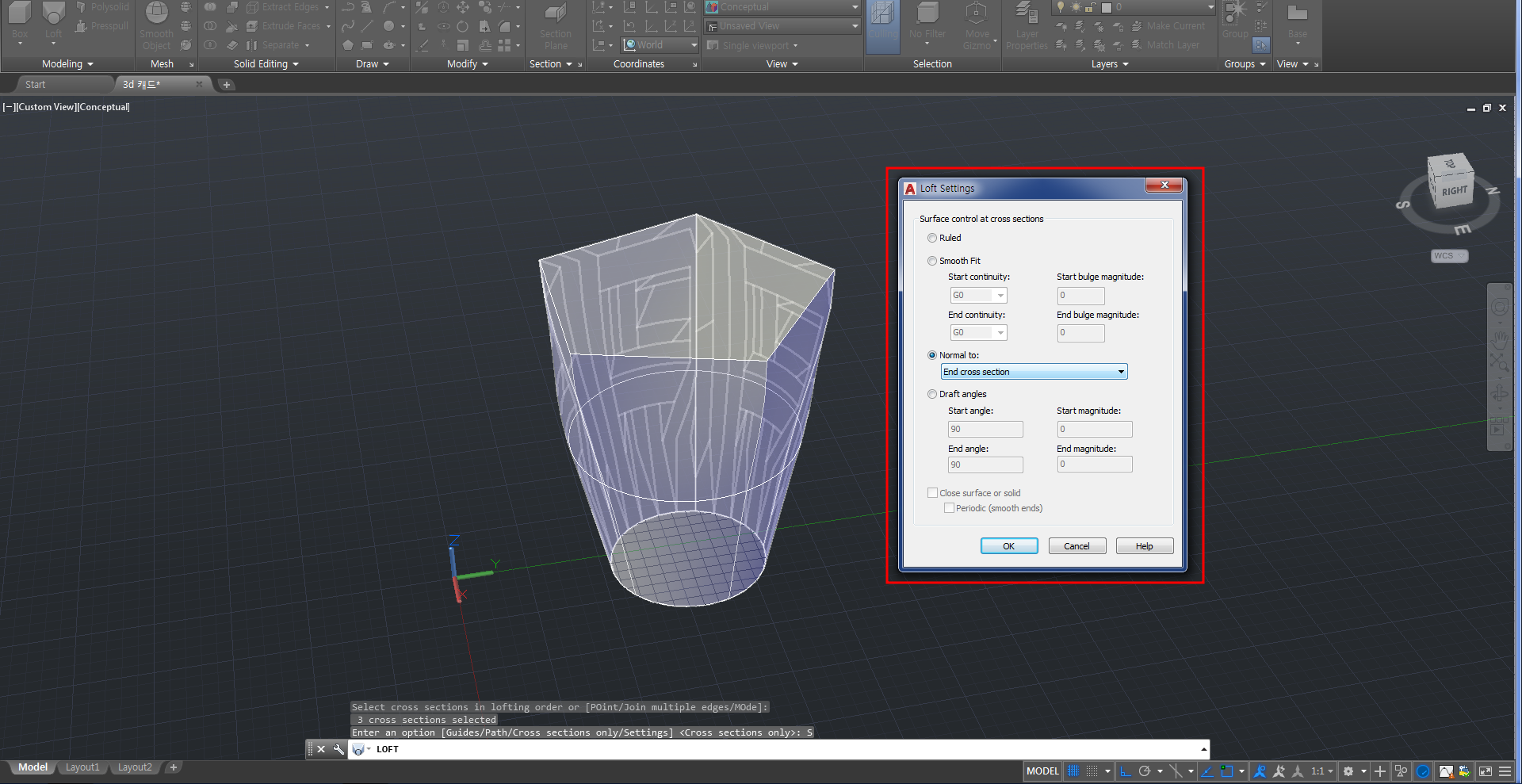

연결되는 형태를 변경할 수 있고,

각도를 조절할 수도 있어요.

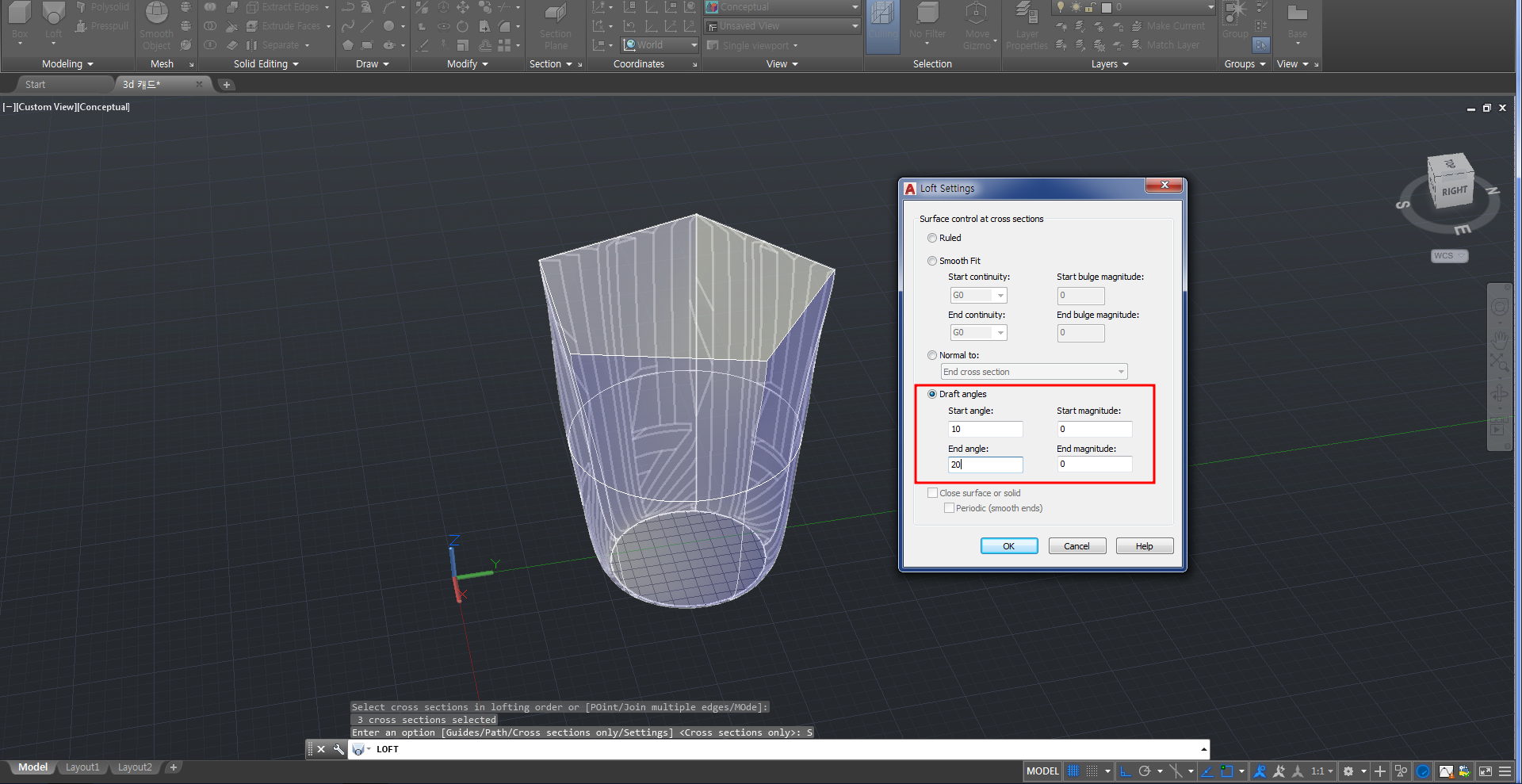

기본으로 90도 꺾인 것으로 설정되어 있는데 아래는 10도, 위는 20도 각도를 주어 설정해주었더니

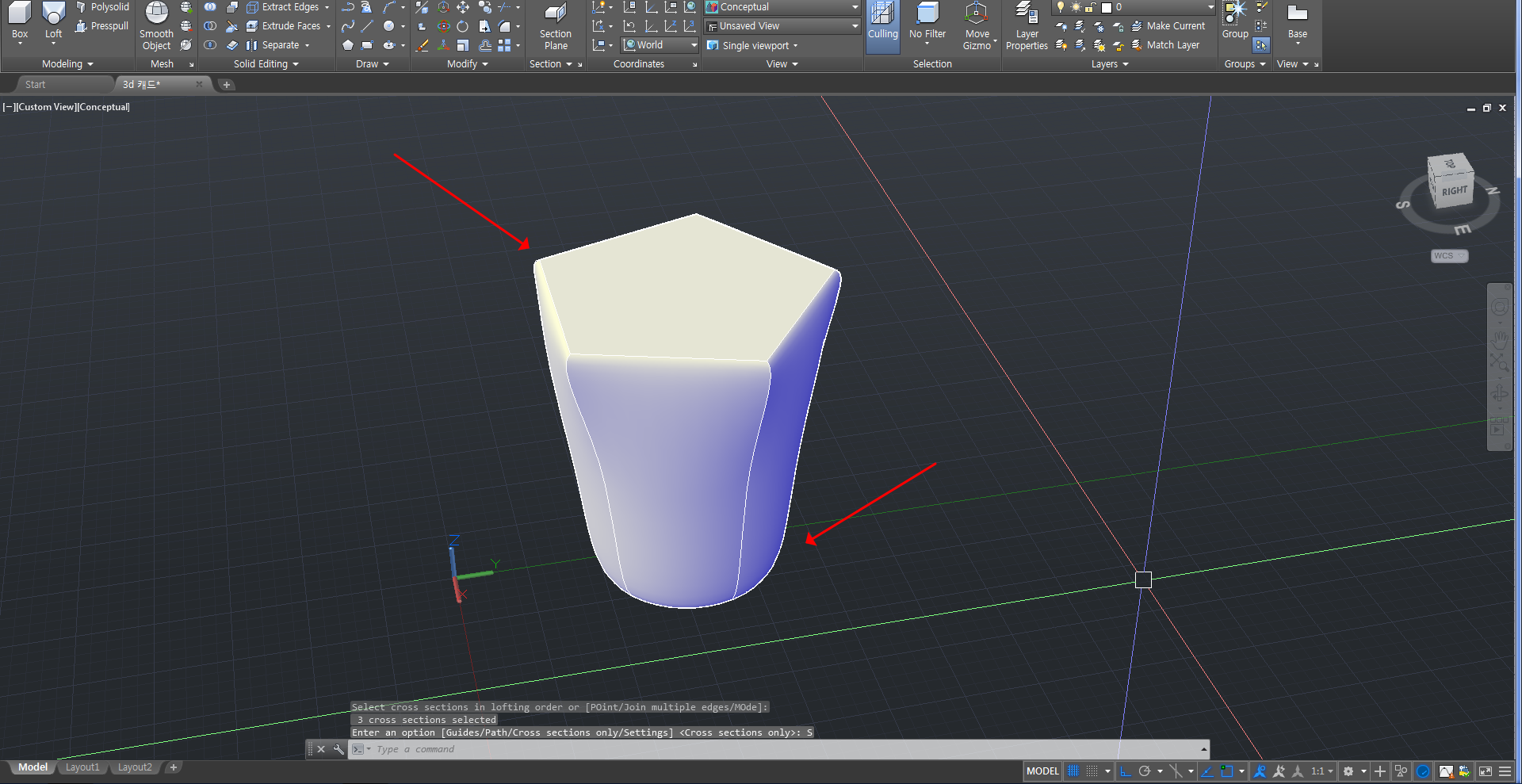

연결부위에 곡면이 생긴 것을 확인할 수 있어요.

이렇게 연결 형태를 변경해줄 수도 있답니다:)

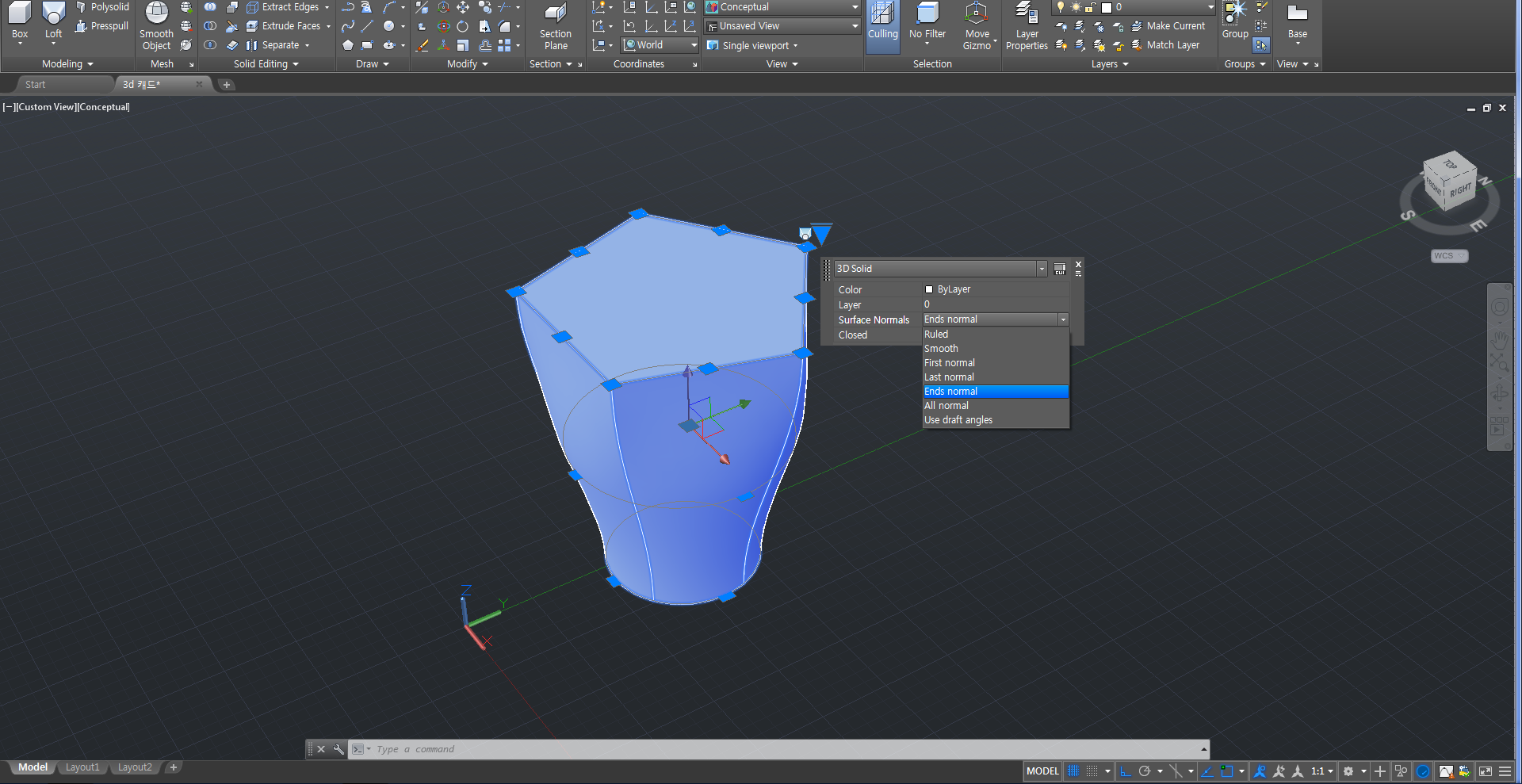

더 쉽게 조절할 수 있는 방법은 바로 loft 를 이용해 만든 입체 도형을 더블 클릭하는 것이에요.

그럼 특성 창이 우측에 뜨게 되는데 여기서 표면 형태를 바꿔 변경할 수도 있습니다.

하위 명령어가 많기 때문에 연습하면서 loft 명령어에 대해 더 알아보는 시간을 가지면 좋을 것 같아요.

다음에는 입체 도형을 회전하는 명령어에 대해서도 알아볼게요.

감사합니다.
